使用帮助

一、工具概述

LDPC码作为一种接近香农极限的信道编码技术，广泛地应用于现代通信系统中。随着数据传输速率的不断提高和对通信质量要求的日益严格，LDPC码的优势愈发凸显，成为了下一代通信标准（如5G、Wi-Fi 6等）的核心技术之一。通过有效地纠正传输过程中的错误，LDPC码能够显著提高系统的可靠性和数据传输效率。

LDPC自动化开发平台作为一款面向LDPC码的全流程智能化编译码器生成工具，基于“新硬件架构+新译码算法+自动化开发”联合设计，可以根据用户需求和目标平台（FPGA、ASIC）进行智能化仿真验证、优化调整，快速、准确、高效地根据特定需求生成相应的编译码器部署方案。帮助用户实现不同阶段的编译码方案设计需求，有效减少开发时间与团队建设成本，完成综合性能极佳的系统性设计方案。

二、快速入门

1. 访问

可通过电脑浏览器(Google Chrome、Mozilla Firefox、Microsoft Edge、Safari)对myLDPC官方网站(www.myldpc.com)进行访问。

2. 注册与登录

2.1 注册（首次登录自动注册）：首次通过网站链接访问后，进入平台登录页，会显示出注册及登录界面。您可通过填写本人真实有效的手机号码作为账号进行注册；注册成功后，系统会为您发送短信验证码进行验证及登录。

2.2登录：在平台登录界面，输入您注册时预留的手机号码，点击获取验证码，即可通过接收短信验证码进行登录。

3. 平台界面

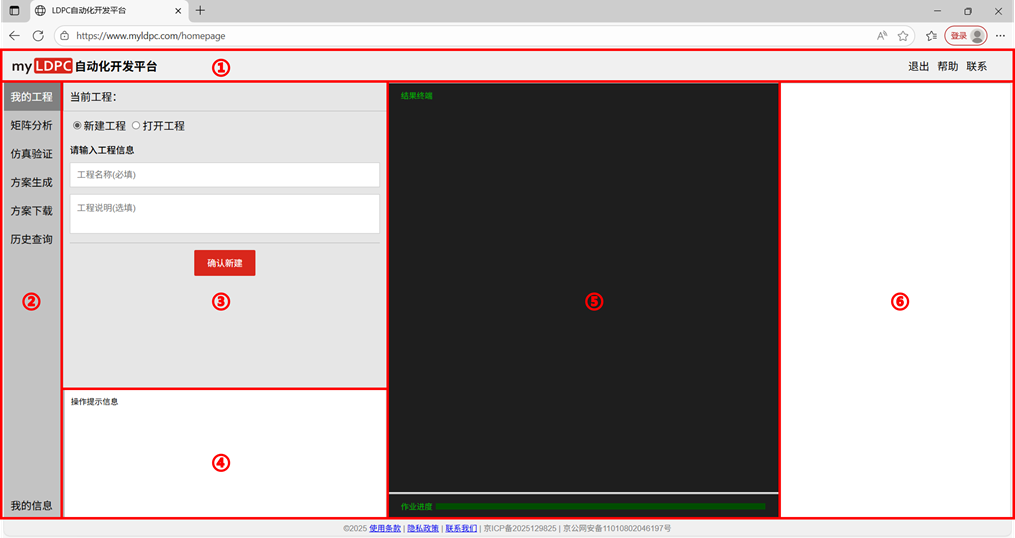

平台工具整体分为6个部分，分别为①平台信息栏、②功能菜单、③参数输入栏、④操作提示信息栏、⑤结果显示终端、⑥图像显示终端。具体地:

平台信息栏: 具体显示平台名称、帮助等信息。

功能菜单: 显示我的工程、矩阵分析、仿真验证、方案生成、方案下载、历史查询、我的信息共七部分的阶段选项。您可通过各个阶段的显示信息了解每阶段可进行的步骤及功能。在使用过程中，需根据每个阶段进行对应操作，以此完成系统设计工作。

参数输入栏: 选择各个阶段功能，显示相应参数配置界面。您可根据参数配置界面的信息进行具体操作。例如：分析矩阵阶段，就需要您进行矩阵选择、上传H矩阵文件等操作；仿真验证阶段，则可进行自动仿真与深度仿真的操作。

操作提示信息栏: 在各个阶段的操作过程中，根据操作流程，会进行不同的信息提示及反馈。

结果显示终端: 根据各阶段的进程，显示相应阶段的具体内容信息、相关参数等，以此协助用户验证需求。

图像显示终端: 在仿真验证与方案生成阶段完成后，图像显示终端会显示分析得出的各类性能曲线图。

三、基本操作示例

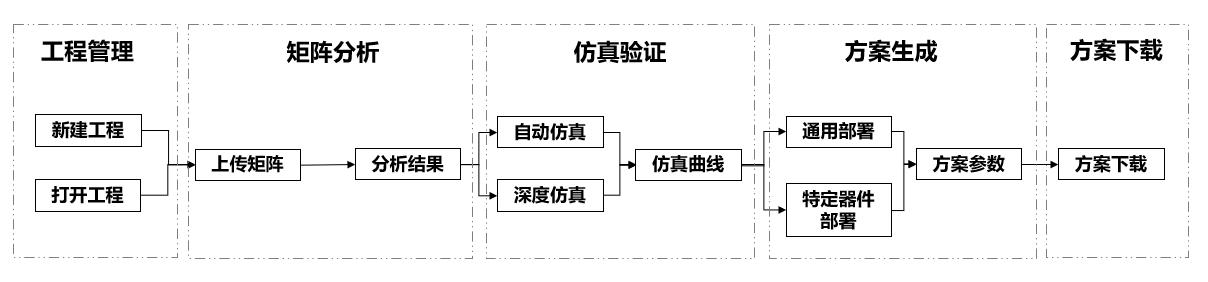

载入工作页后，新的工程需按照工程管理→分析矩阵→仿真验证→方案生成→方案下载的流程使用myLDPC自动化开发平台。具体步骤如下：

1. 工程管理

1.1 新建工程

(1) 点击我的工程→选择新建工程；

(2) 填写工程名称(必填）、工程说明(选填)→点击确认。

1.2 打开工程

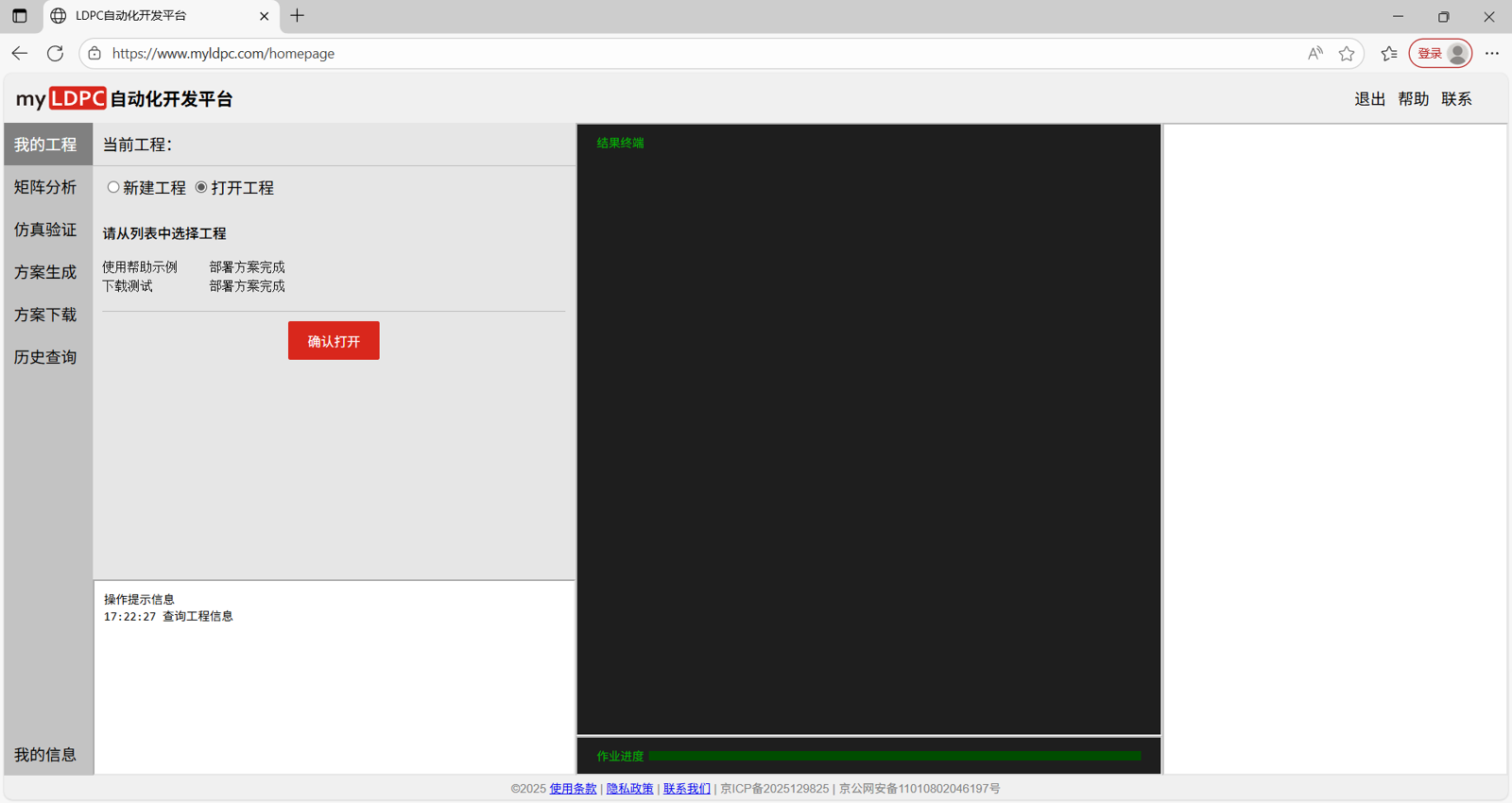

(1) 点击我的工程→选择打开工程→获取项目列表;

(2) 选中目标工程→点击确认。

1.3 补充说明

不同矩阵建议使用不同工程完成后续操作，请做好工程控制。

2. 矩阵分析

2.1 矩阵示例

(1) 完整矩阵

①说明：完整校验矩阵为(72-48)=24行、72列的矩阵，代表信息比特48比特、码字比特72比特、校验比特24比特。其元素仅由0,1两种数值构成，其中第i行、第j列的元素“1”代表第j个码字比特参与第i个校验矩阵的校验。

②示例：(72,48)，2/3码率

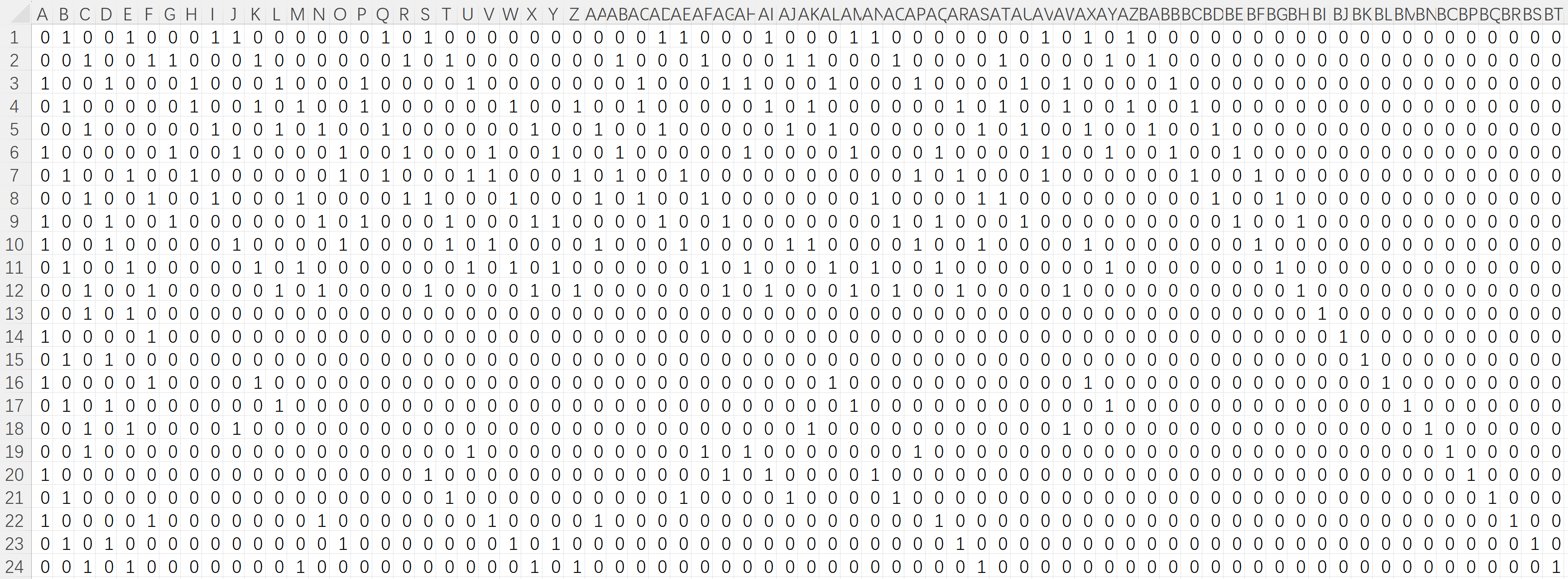

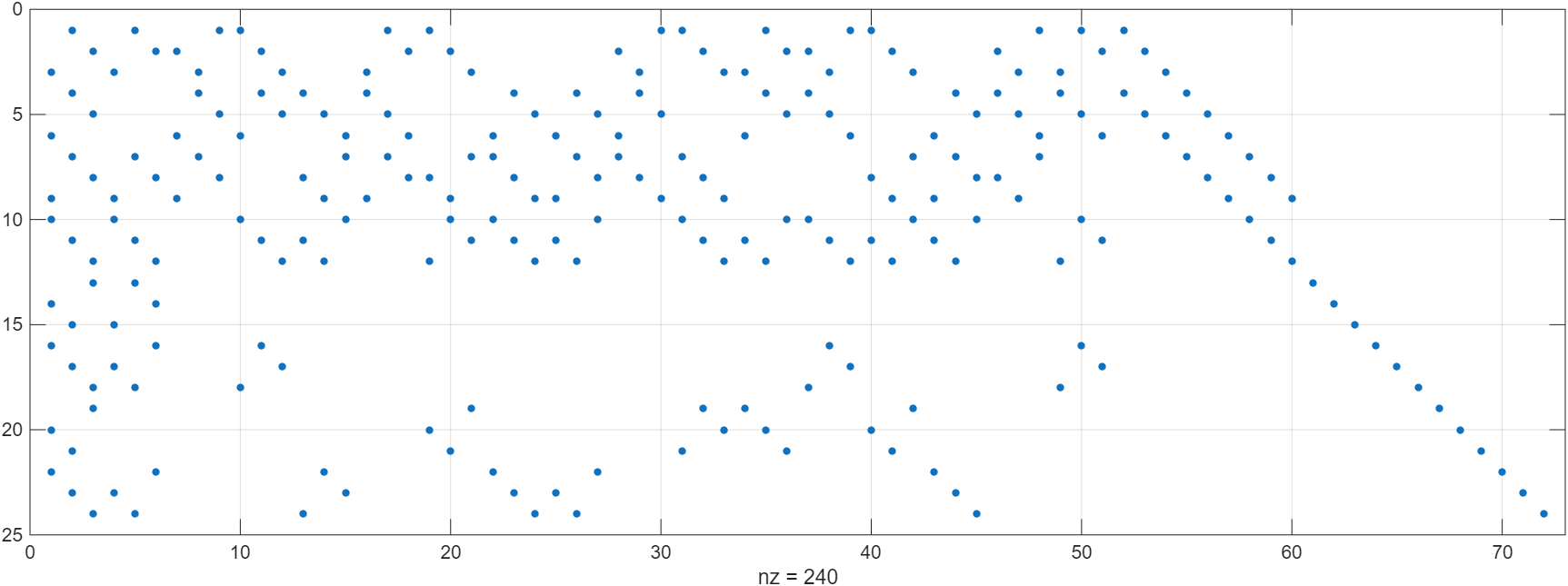

(2) 循环移位矩阵

①说明：完整校验矩阵为(384-192)=192行、384列的矩阵，代表信息比特192比特、码字比特384比特、校验比特192比特。其元素仅由0,1两种数值构成，其中第i行、第j列的元素1代表第j个码字比特参与第i个校验矩阵的校验。

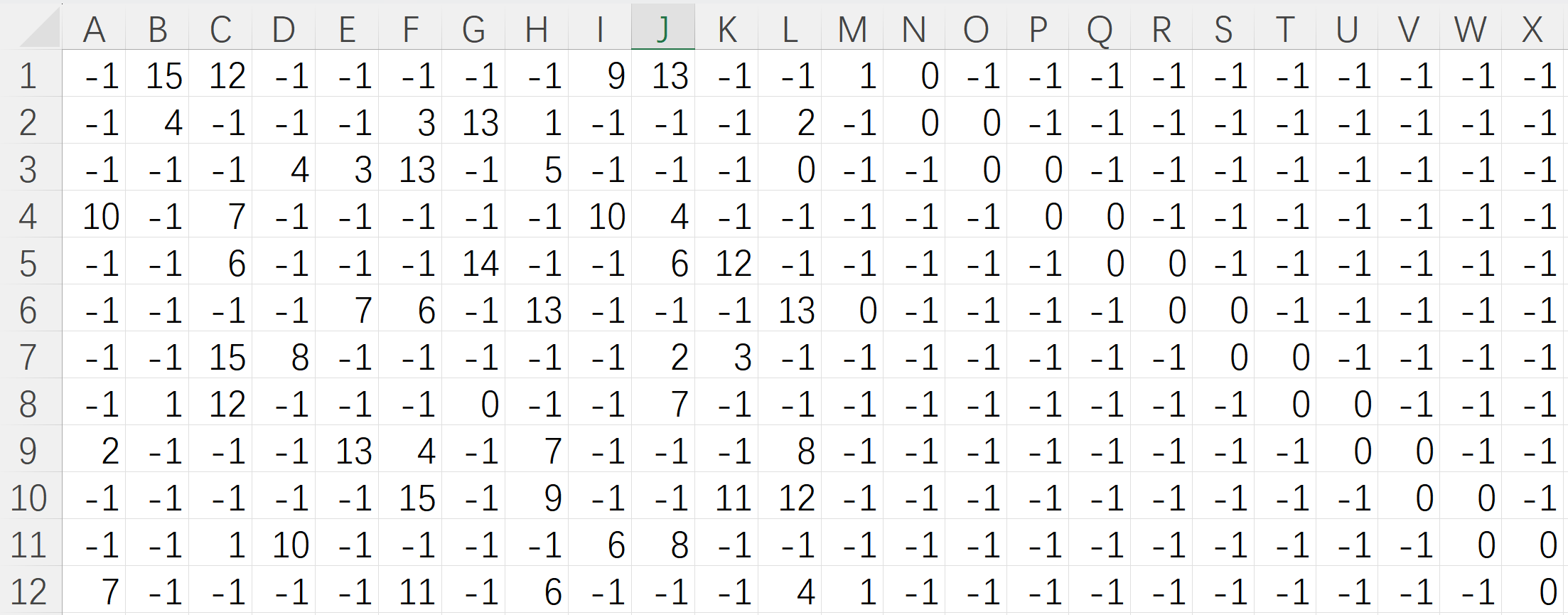

对于符合准循环特性的LDPC码，其校验矩阵除了使用完整校验矩阵的形式以外，还可以采用准循环矩阵+提升值的形式来表征：(384,192)码型的准循环矩阵为12行、24列的矩阵、提升值为16。即12行、24列的准循环矩阵中每一个元素表示的是一个维度为16的方阵子矩阵：-1代表代表维度为16的全0子矩阵，0代表维度为16的单位子矩阵，其他数值x代表对维度为16的单位子矩阵循环右移x次 。

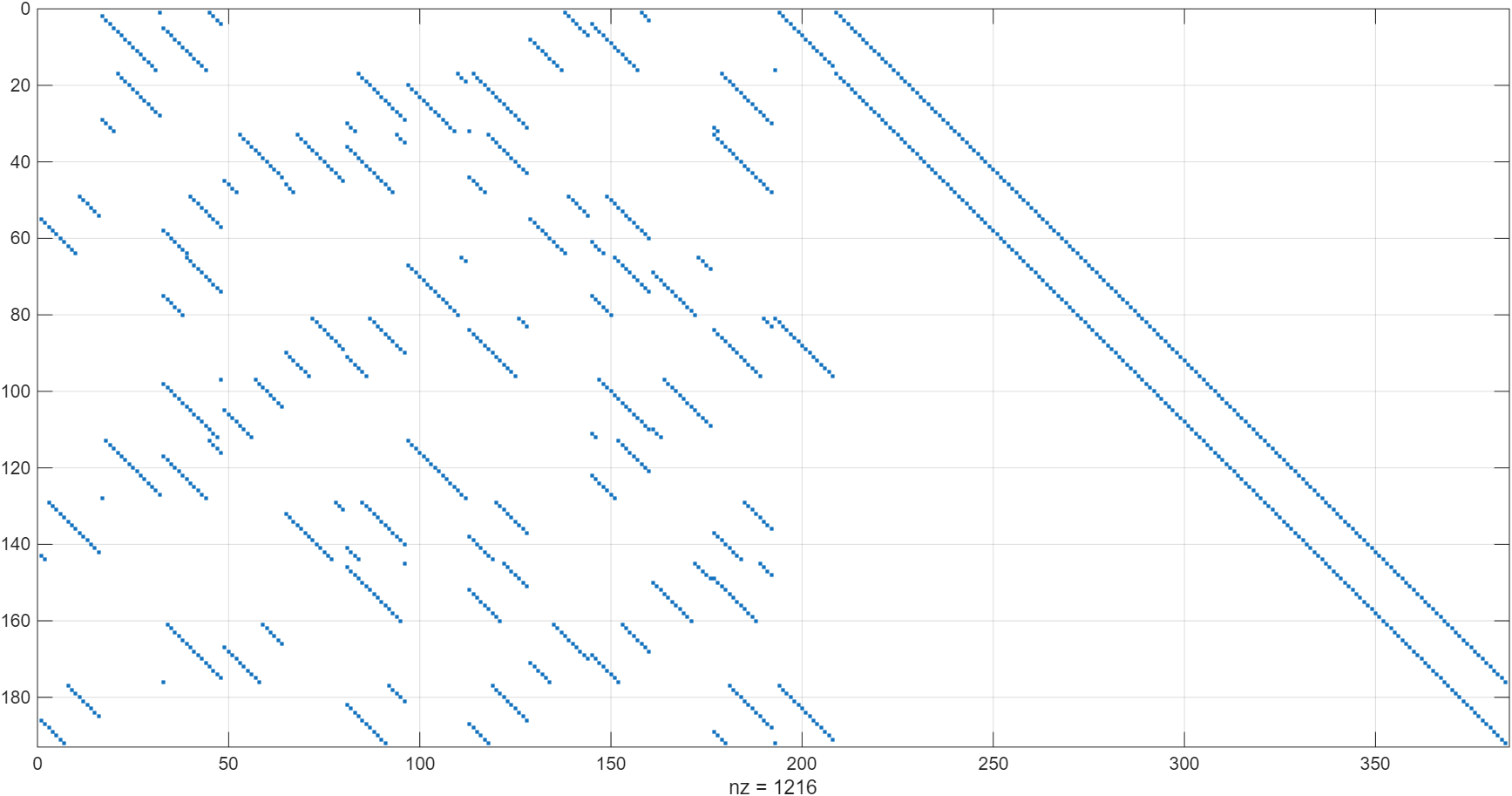

②示例：(384,192)，1/2码率

2.2 完整矩阵

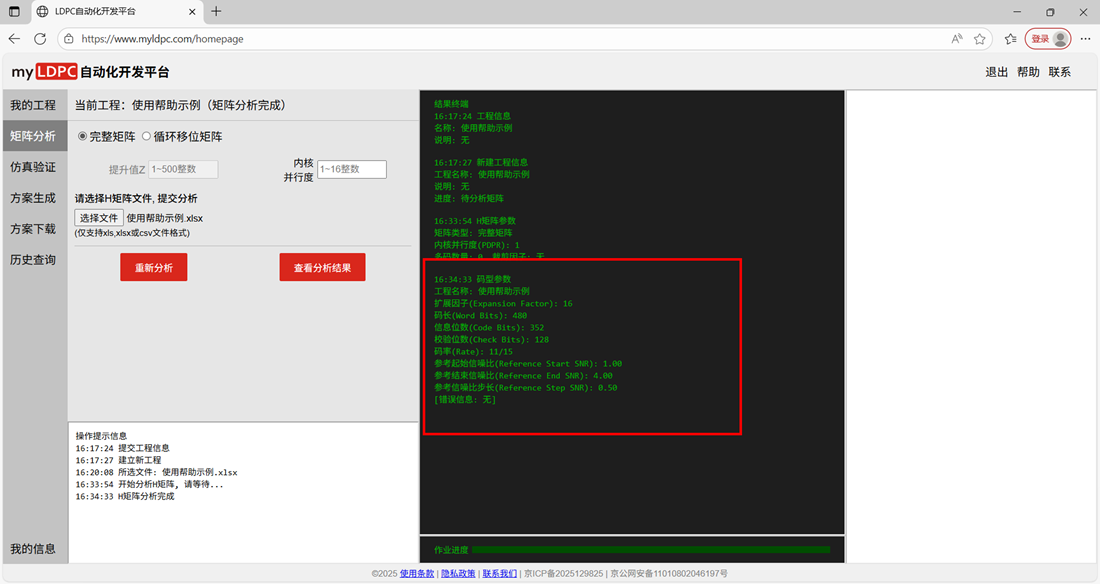

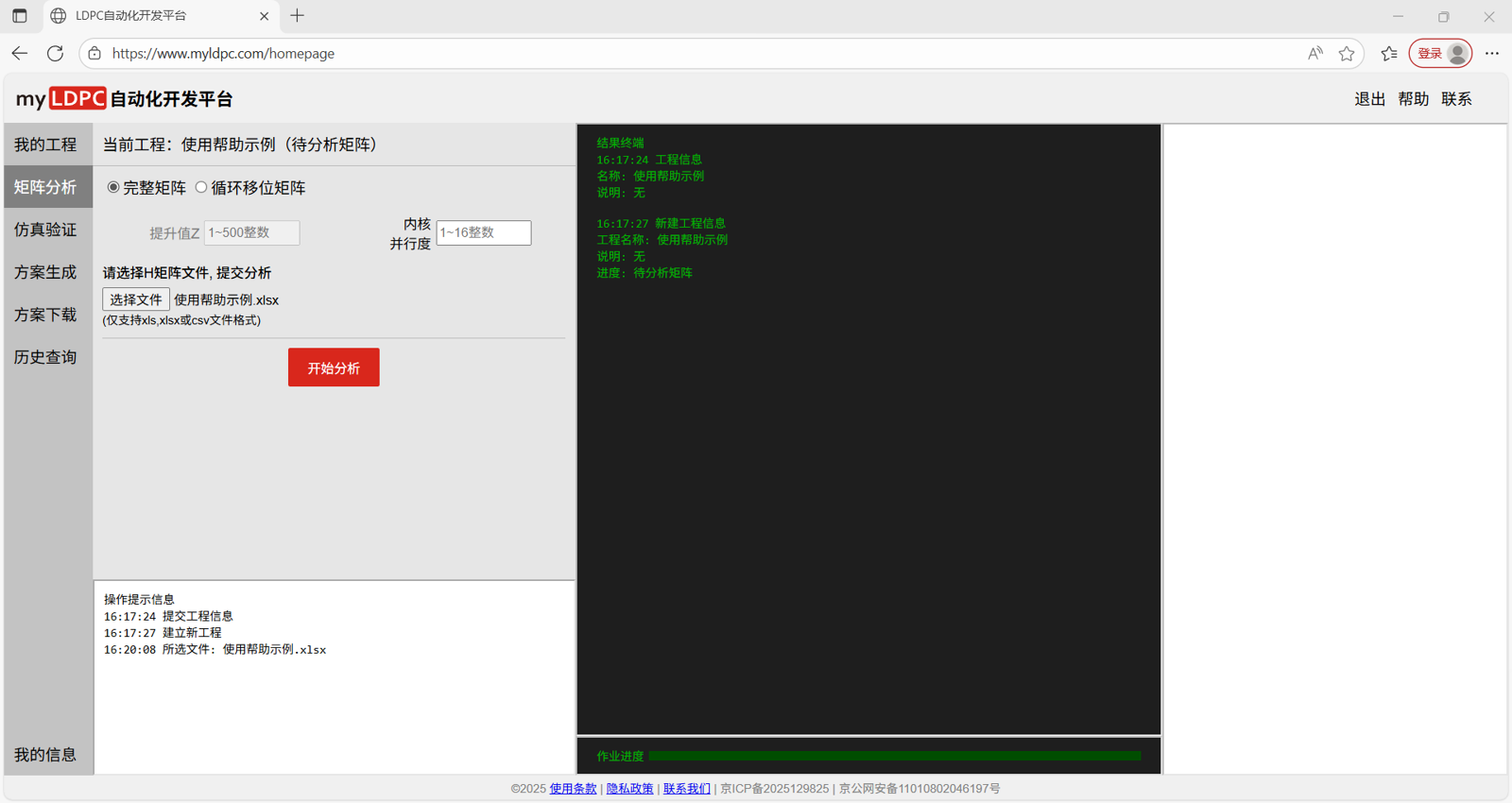

(1) 点击矩阵分析→选择完整矩阵；

(2) 选择校验矩阵文件；

(3) 键入内核并行度；

(4) 点击开始分析得到分析结果。

2.3 循环移位矩阵

(1) 点击矩阵分析→选择循环移位矩阵；

(2) 选择校验矩阵文件；

(3) 键入提升值Z与内核并行度；

(4) 点击开始分析得到分析结果。

2.4 补充说明

(1) 内核并行度：为译码器内核一拍处理的校验矩阵行数 ；

(2) 内核并行度请依据具体需求设置合适的数值，其与码字比特吞吐率的关系为：码字比特吞吐率=（时钟频率×码长）/ [ceil（校验矩阵行数/内核并行度）×平均迭代次数 ]

(3) 常见的工作点上LDPC平均迭代次数大致为3次左右，建议初次评估从3开始，在仿真环节观察不同SNR点的吞吐率和平均迭代次数以后，重新回到此环节精细化调整并行度和平均迭代次数。其中，更改并行度可能会对收敛速度(平均迭代次数)有影响，进而影响不同SNR点对应的吞吐率，所以重新设置并行度和平均迭代次数后，建议一定要重新仿真，并对仿真得到的BER曲线、吞吐率曲线、平均迭代次数曲线结合系统级目标进行确认。

(4) 更高并行度将消耗更多的硬件资源，请结合实际工程条件谨慎选择！

3. 仿真验证

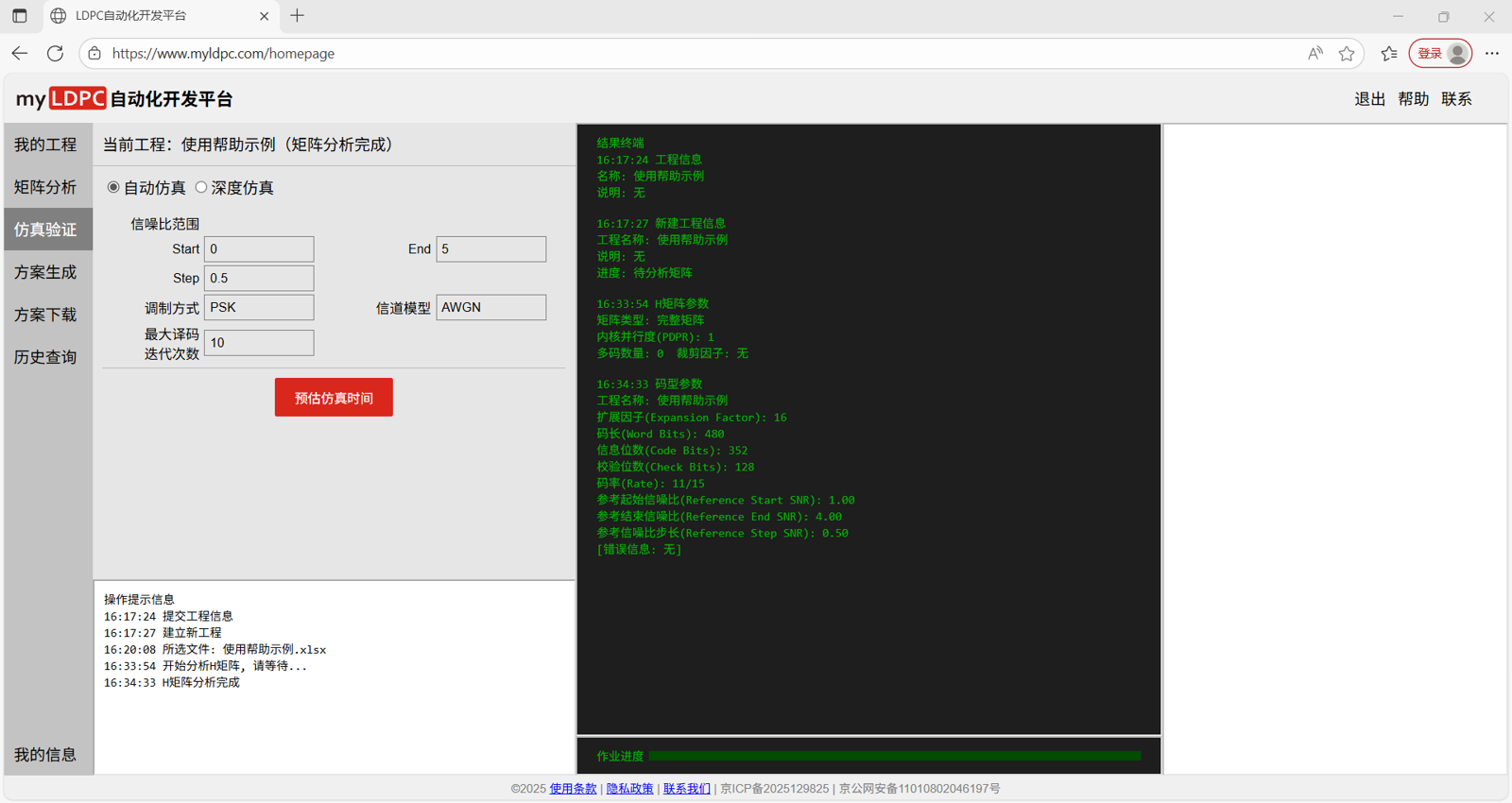

3.1 自动仿真(快速模式)

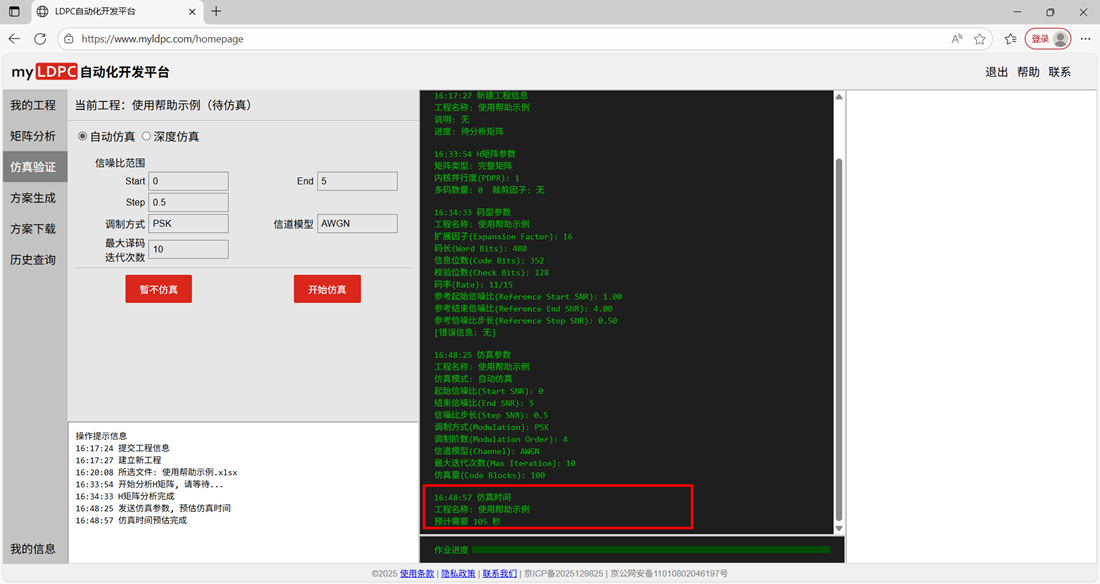

(1) 点击仿真验证→选择自动仿真；

(2) 点击估算仿真时间→暂不仿真/开始仿真；

(3) 点击开始仿真，在预估的仿真时间结束后，将得到仿真信息；

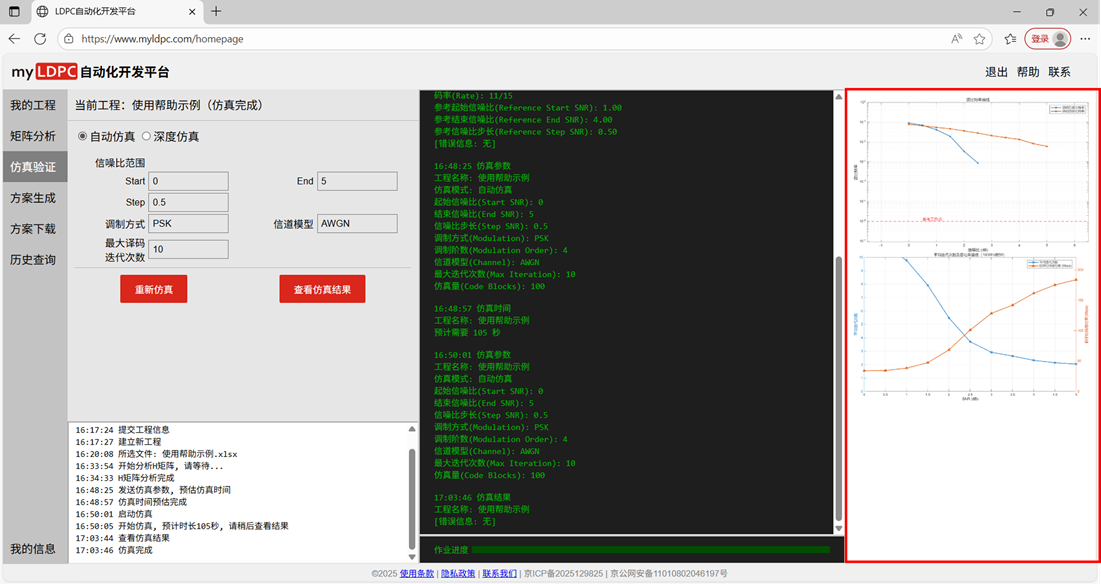

(4) 结果显示区查看仿真数据，图像区查看相关性能曲线。

3.2 深度仿真(自定义模式)

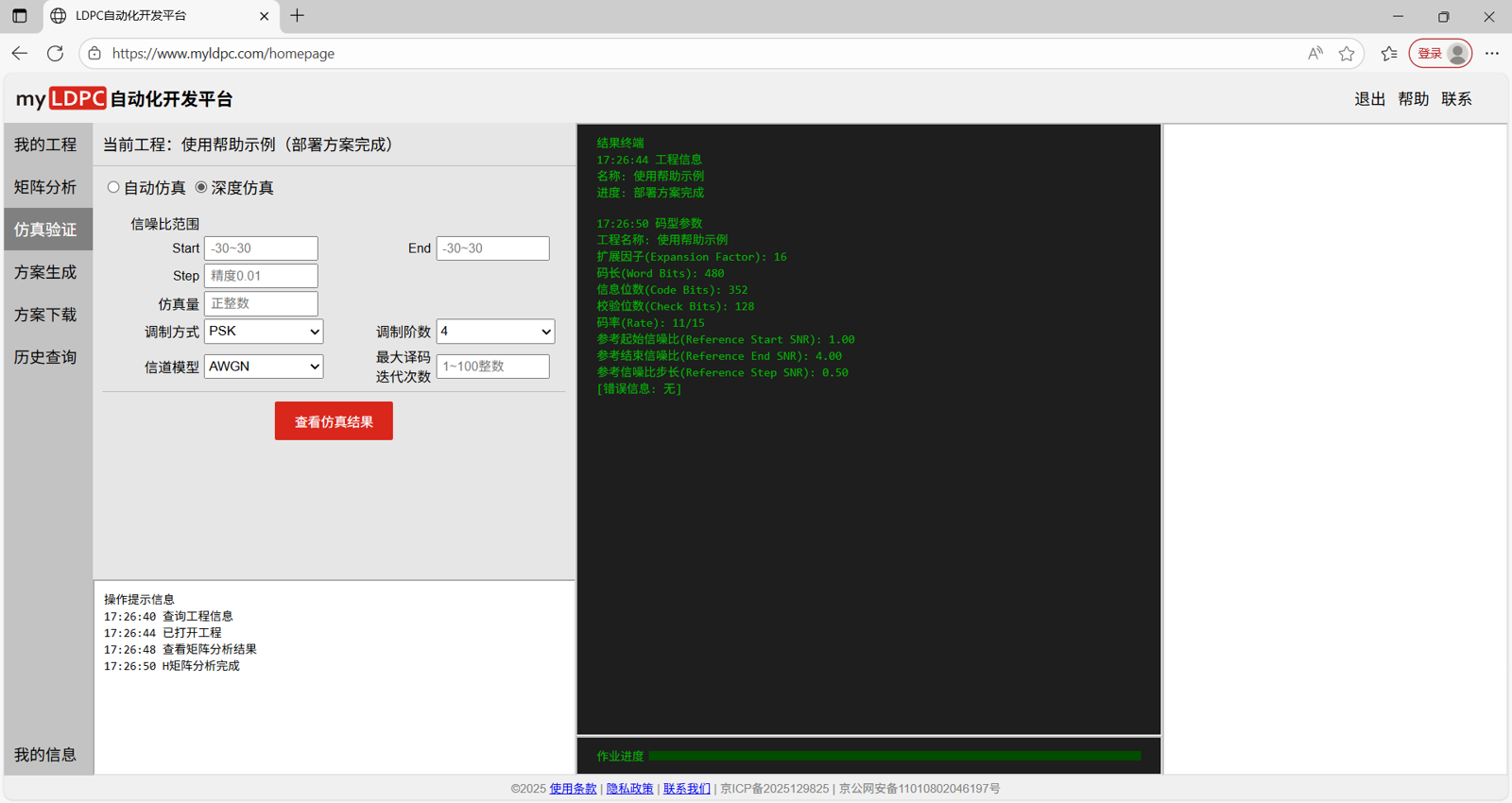

(1) 点击仿真验证→选择深度仿真;

(2) 配置仿真参数（信噪比范围、仿真量等）；

(3) 点击估算仿真时间→暂不仿真/开始仿真;

(4) 点击开始仿真，在预估的仿真时间结束后，将得到仿真信息；

(5) 结果显示区查看仿真数据，图像区查看相关性能曲线。

3.3 补充说明

(1) 需根据实际需求，依据BER仿真曲线，选择合适的工作点。（一般工程参考工作点为1E-6，对应的SNR点再留1~2dB裕量，仅作参考）;

(2) 选择工作点SNR对应的平均迭代次数，在方案生成阶段键入;

(3) ※平均迭代次数“一定”要选取从仿真验证阶段中“吞吐率/平均迭代次数 vs SNR曲线图”中读取到的平均迭代次数，本平台会基于此参数自动计算和统计最终硬件实现的吞吐率，并自动设置输入(LLR)、输出(bit)的并行度，一方面保证输入输出不会成为吞吐率的瓶颈，另一方面尽可能节约硬件开销资源。

4. 方案生成

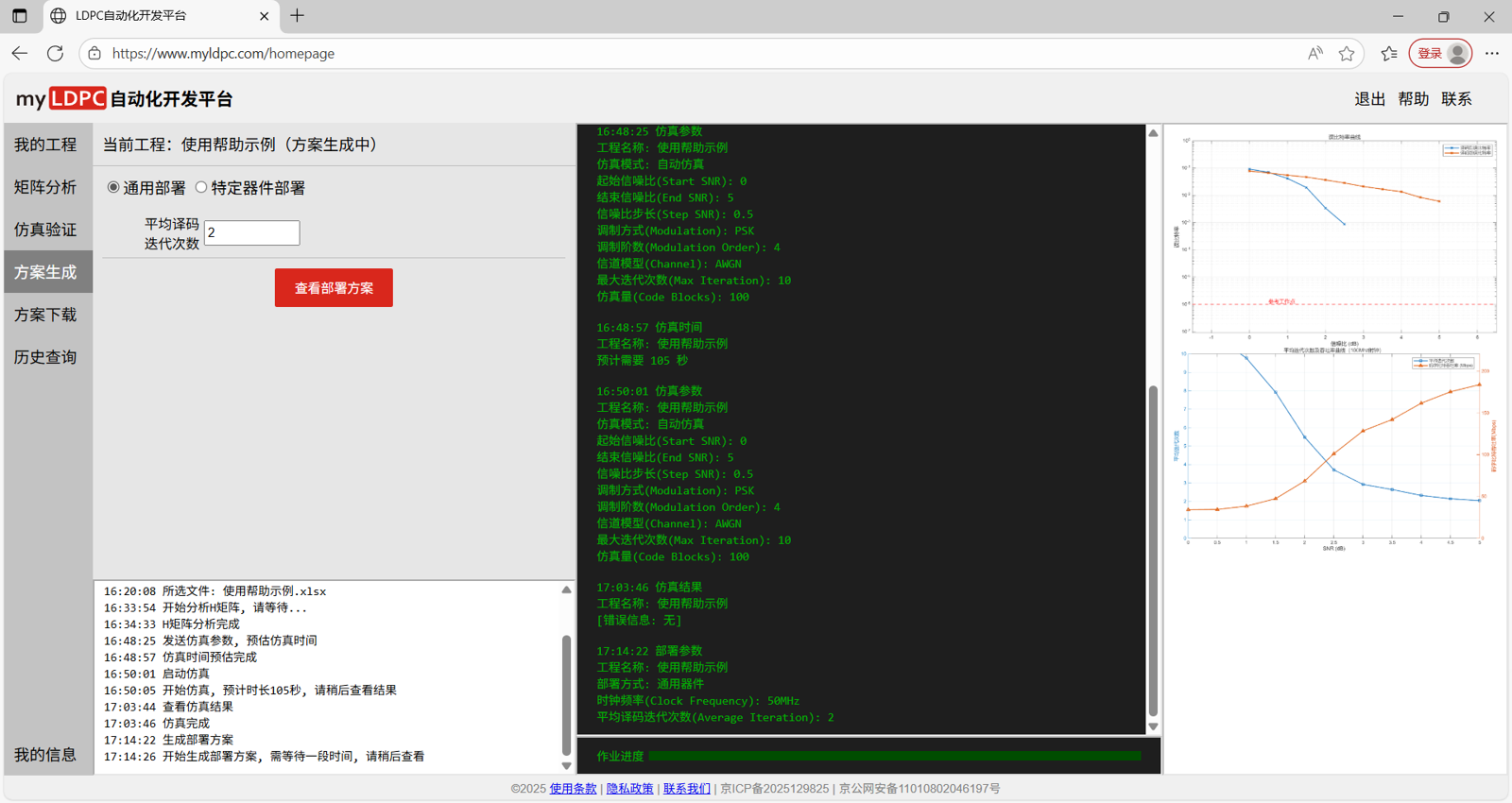

4.1 通用部署

(1) 点击方案生成→选择通用部署；

(2) 输入平均译码迭代次数→点击生成方案；

(3) 在一段时间后，点击查看部署方案，即可得到相关部署方案的参数信息。

4.2 特定器件部署

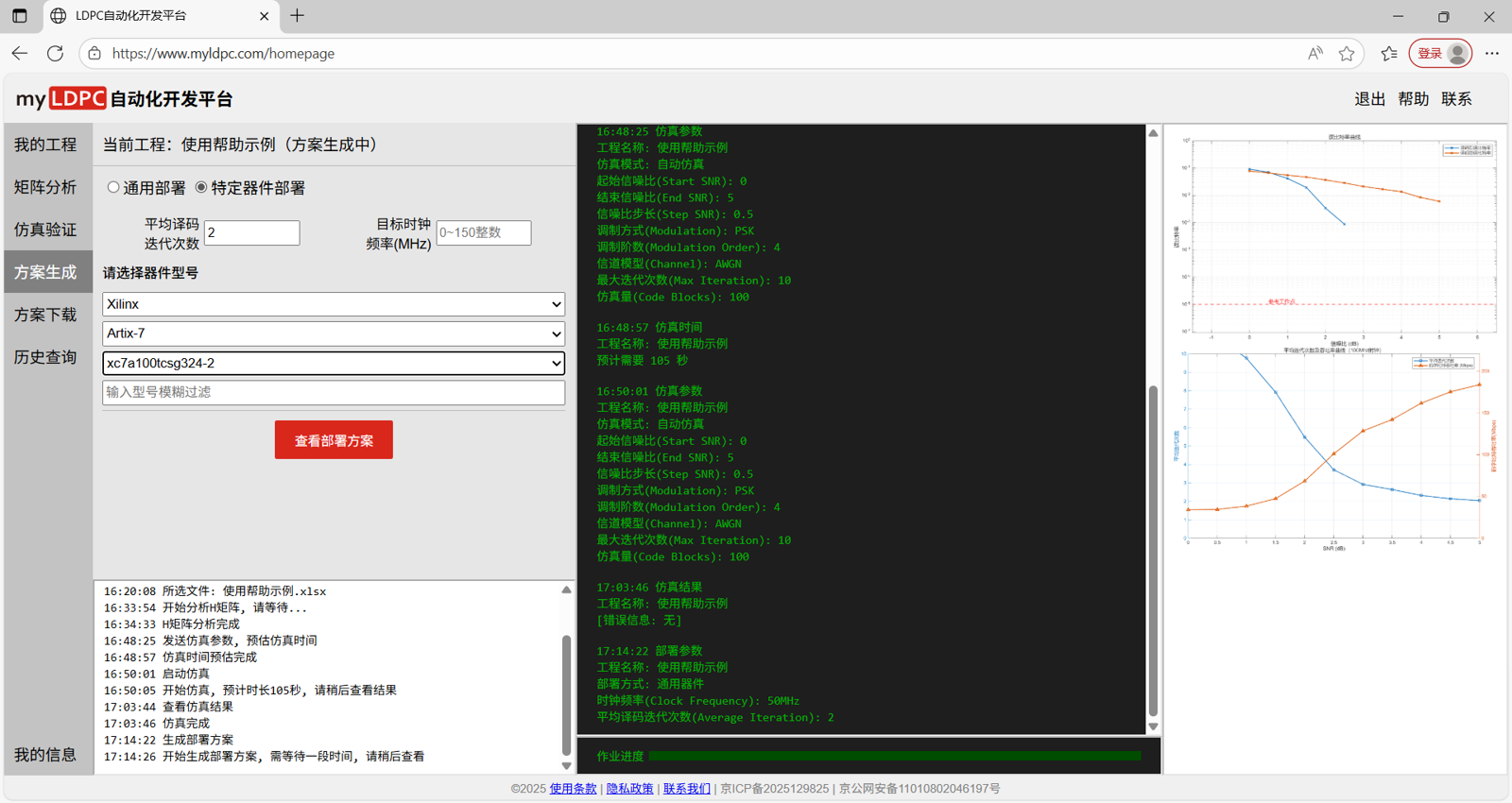

(1) 点击方案生成→选择特定器件部署；

(2) 选择器件型号→输入方案参数(时钟频率、平均译码迭代次数)→点击生成方案；

(3) 在一段时间后，点击查看部署方案，即可得到相关部署方案的参数信息。

4.3 补充说明

本平台所产出的通用/特定器件部署方案在没有明文源码的情况下无法进行二次开发，且在LDPC码分层译码算法下流水线设置非常耗费时间精力，因此建议在本平台一次性完成符合时序要求的完整硬件实现方案，本平台对于免费和收费用户均提供了足够次数的综合评估次数，可以进行适当的尝试。

5. 方案下载

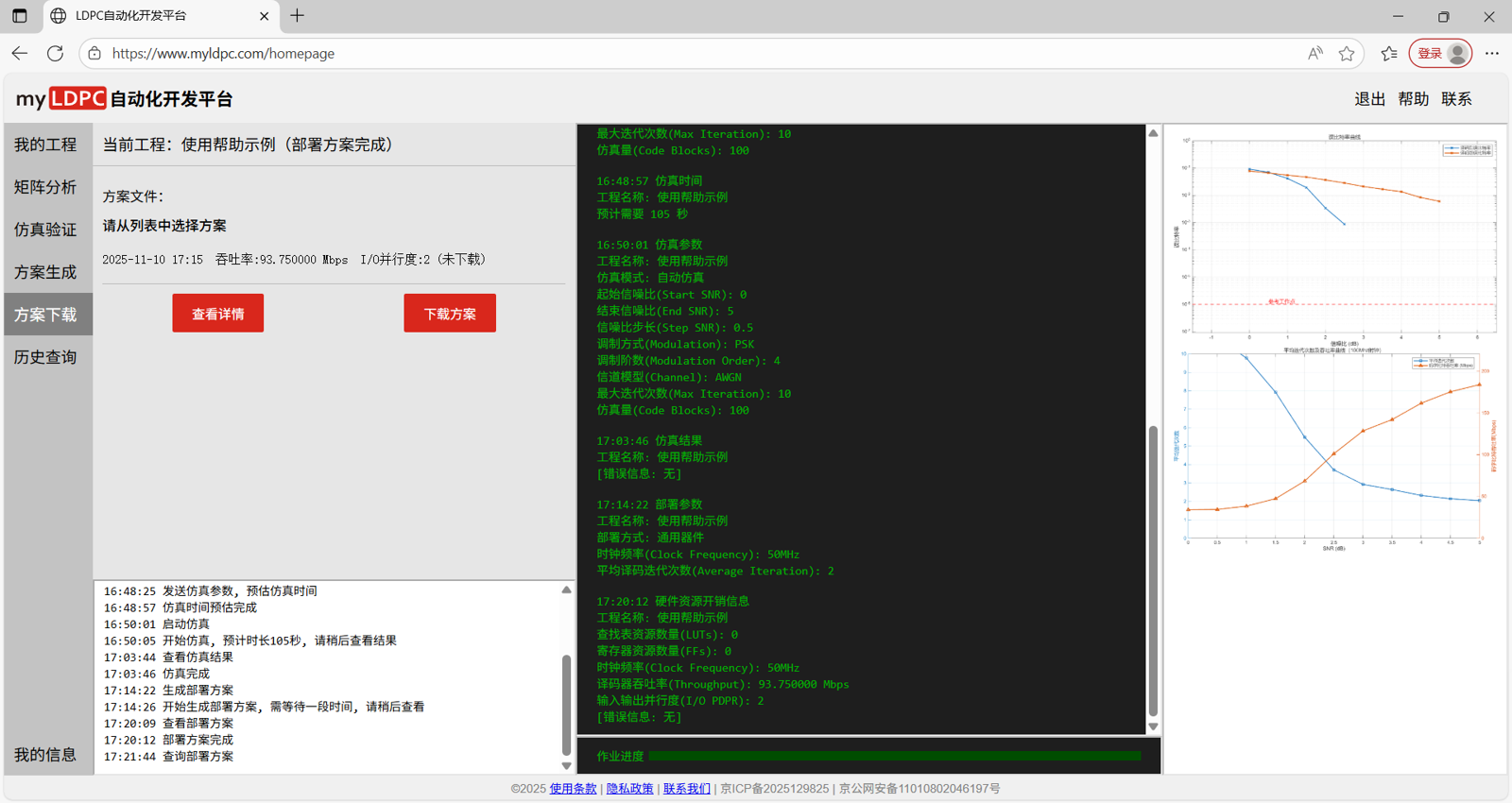

(1) 点击方案下载→点击查询部署方案；

(2) 选择要下载的方案→点击下载方案。

6. 历史查询

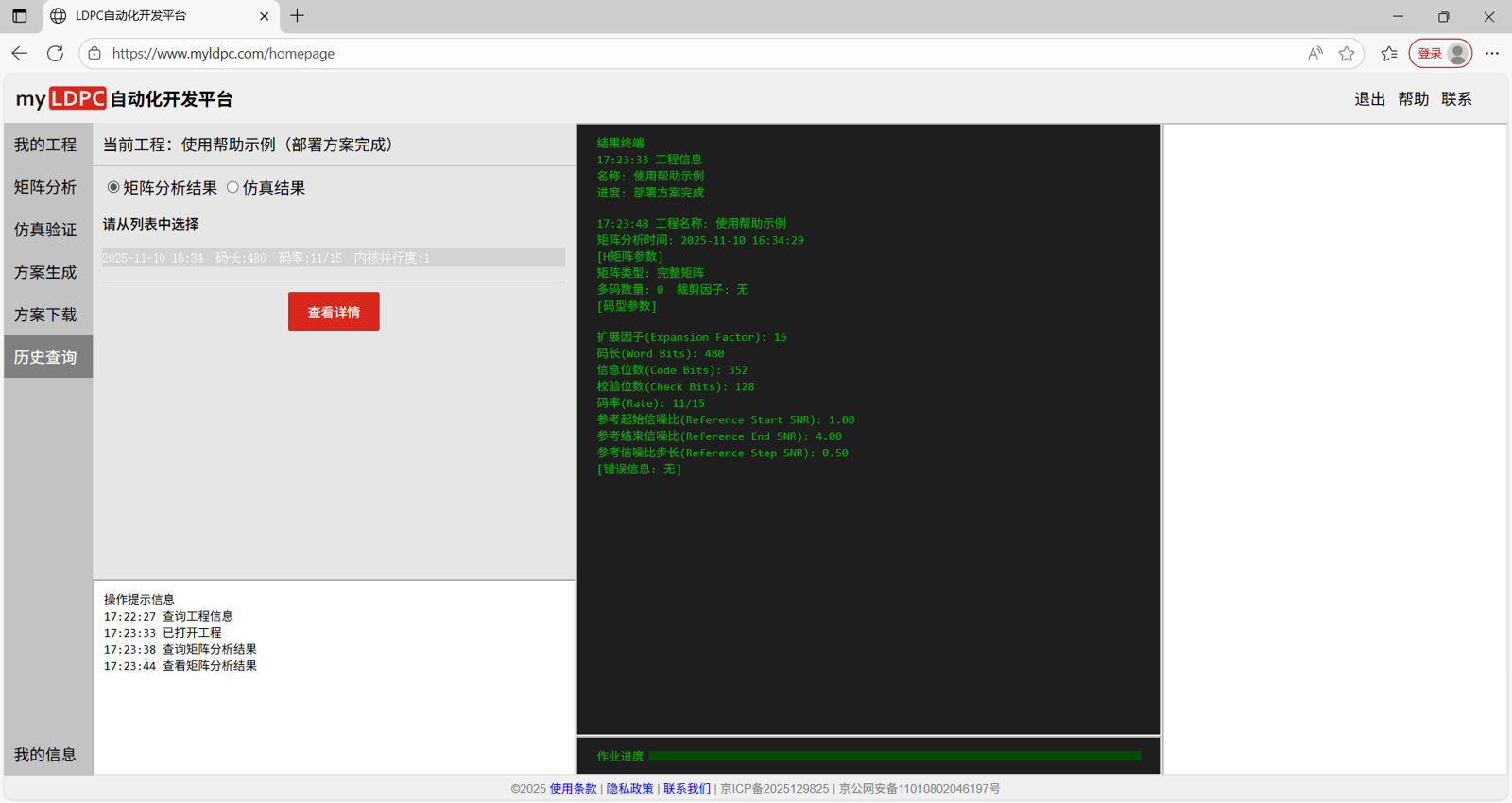

6.1 矩阵分析结果

(1)点击历史查询→选择矩阵分析结果；

(2)查询该工程下所有历史矩阵分析结果。

6.2 仿真结果

(1)点击历史查询→选择仿真结果；

(2)查询该工程下所有历史仿真结果。

7. 我的信息

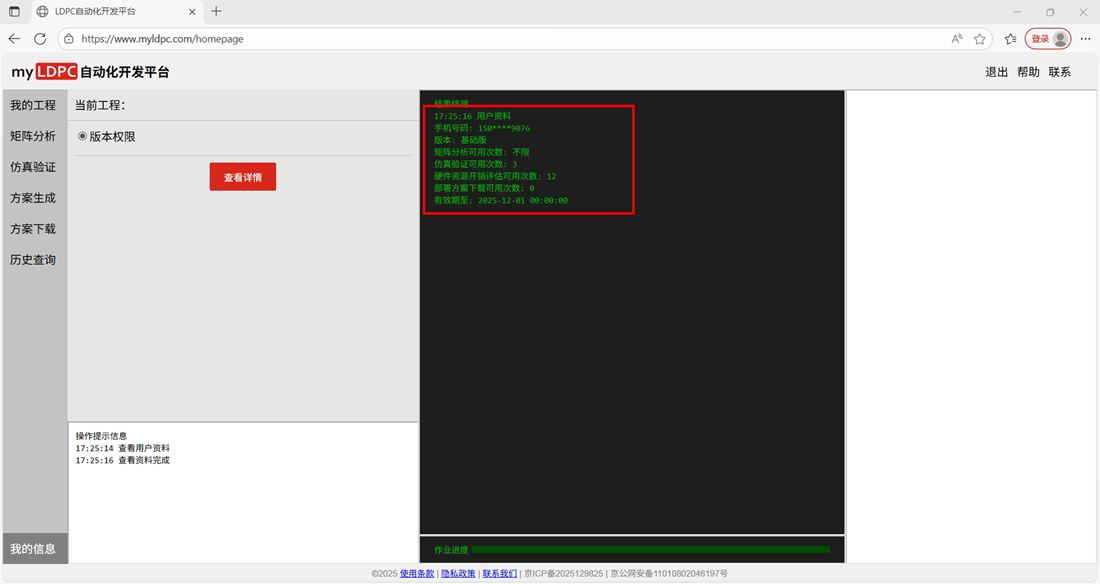

(1) 点击我的信息→点击查看详情；

(2) 查看当前账号的账号信息。

操作贴士:

文件格式: H矩阵支持.xls/.xlsx/.csv矩阵文件, 上传前请确认格式;

参数校验: 输入错误时操作提示信息栏会进行提示;

快速导航: 点击页面左侧我的工程/矩阵分析/仿真验证/方案生成/方案下载可快速切换模块。

四、功能模块

1. 矩阵校验(*协助验证校验矩阵正确性)

1.1 上传校验矩阵H;

1.2 平台校验H矩阵正确性, 并返回当前矩阵对应的码参数;

1.3 用户确认后可进行仿真验证。

2. 仿真阶段(*协助验证需求)

2.1 用户选择仿真模式(自动仿真和深度仿真两种模式);

2.2 平台根据用户的仿真需求进行仿真, 并将仿真结果显示在平台页面。

3. 部署方案生成(*需求生成)

3.1 用户选择需要部署的方案类型(通用部署或特定器件部署);

3.2 平台根据用户的部署要求, 对应生成完整的通用或特定器件部署方案, 并将部分主要参数显示在平台页面;

3.3 用户下载部署文件, 完成相应的工程部署。

五、常见问题

1. 为什么登陆后新建工程失败？

新建工程失败通常为网络延迟或浏览器缓存导致的访问失败，刷新页面后即可正常操作。

2. 是否能够在一个工程下更换校验矩阵完成新的任务？

在一个工程下可重新上传新的矩阵开始新的任务，但此工程下的前置矩阵将被覆盖，请您做好工程控制。

3. 分析校验时，结果终端中显示的多码数量与裁剪因子是什么？

分析校验时，结果终端中显示的多码数量与裁剪因子为多码版本的配置参数，如您为单码开发，请忽略此信息；如您有多码开发需求，请通过平台联系方式与我们联系。

4. 为什么上传校验矩阵后，长时间无信息返回？

上传校验矩阵后长时间无信息返回有三种可能：①矩阵较为庞大，所需分析时间较长，请稍加等待后再次查询；②矩阵无法打开或内部数据出现错误，请您检查上传的校验矩阵是否正确 ；③矩阵上传通道是否正确，例如完整H矩阵通过循环矩阵通道上传，诸如此类错误较为常见。

5. 平台的仿真与常规仿真是否不同？

LDPC自动化开发平台的仿真区别于常规的仿真算法。常规仿真采用BP译码算法，在有限迭代次数下收敛较慢；而LDPC自动化开发平台采用分层译码＋非线性补偿的方式完成仿真，在有限次迭代次数情况下，能够更快完成收敛。

此外，本平台的仿真与部署方案生成可以保证完全一致，例如硬件实现层面的并行度参数对于收敛速度、性能的影响同样会在仿真环节有所体现。

6. 仿真验证阶段所配置的参数选择或范围不能满足实际需求怎么办？

在仿真阶段，若参数选择或范围不能满足您的需求，请通过平台上的联系方式与我们联系，我们在了解清楚您的需求后，会及时补充或更新相应的内容。

7. 通用部署的资源开销为什么是零？

通用部署的方案为迁移的RTL代码，不涉及具体器件上的资源开销，若您需要评估资源开销情况，请使用特定器件部署模式。

8. 特定器件部署中的器件型号未包含我实际使用的怎么办？

若器件选择未包含您实际使用的器件，请通过平台联系方式与我们联系，我们会根据您的需求，尽快补充完善相应的型号。

9. 方案下载时，提示我没有权限怎么办？

方案下载前所有功能都是免费试用，下载方案需要付费下载。若您需要下载具体方案，请通过平台上的联系方式与我们联系。

10. 仿真与资源评估次数用完怎么办？

平台为每位用户提供每月5次仿真验证与15次资源评估次数，当月使用完毕后，将在次月1日自动补充。若您在当月仍有验证需求，可通过新的手机号码完成其他验证任务。
